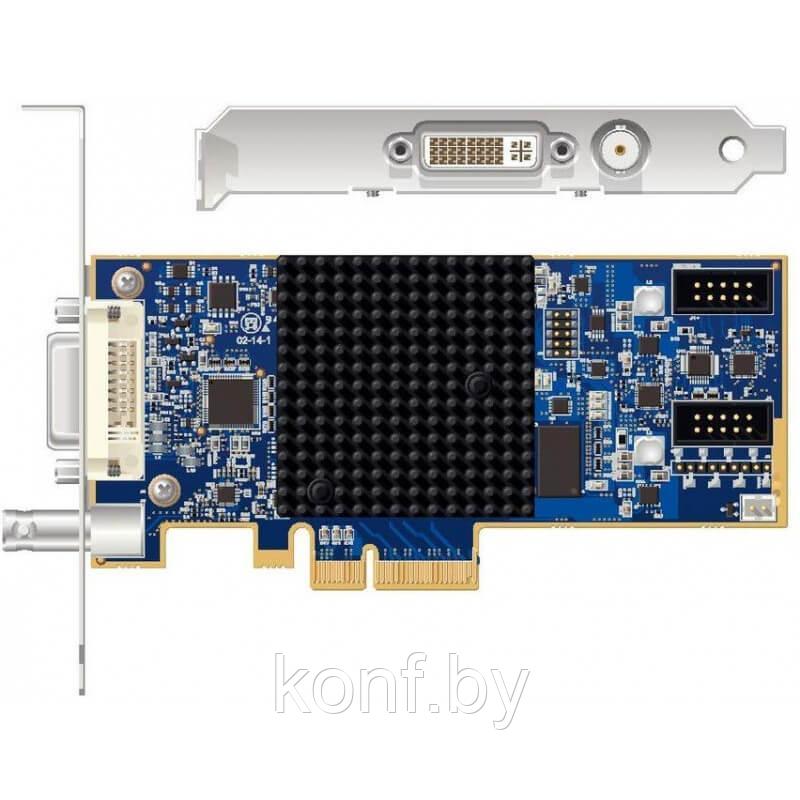

Карта захвата видео Epiphan DVI2PCIe Duo

Карта захвата видео Epiphan DVI2PCIe Duo

Карта (внутренний фрейм-граббер), предназначенная для захвата видеосигнала в стандартах SDI, dual link DVI, HDMI, VGA, BNC/компонентный сигнал. DVI2PCIe Duo работает с источниками сигнала с разрешением до 2048×2048 и частотой обновления до 85 fps.

Full HD ско­ро­стью 60 fps

Видео-граб­бер (карта за­хва­та) DVI2PCIe Duo спо­со­бен за­хва­ты­вать Full HD ви­део­сиг­нал SDI (3G-SDI, HD-SDI, SD-SDI), а также ви­део­сиг­нал DVI (HDMI, VGA) с раз­ре­ше­ни­ем до 2048×2048 и ча­сто­той об­нов­ле­ния до 60 fps, при­чём ча­сто­та об­нов­ле­ния за­ви­сит лишь от вы­бран­но­го раз­ре­ше­ния и не за­ви­сит от кон­тен­та.

Пре­об­ра­зо­ва­ние изоб­ра­же­ний

В ком­плект по­став­ки видео-граб­бе­ра DVI2PCIe Duo вхо­дит про­грам­ма Epiphan Capture Tool, поз­во­ля­ю­щая осу­ще­ст­влять из­ме­не­ние цве­то­во­го про­стран­ства, мас­шта­би­ро­ва­ние изоб­ра­же­ний, па­ра­мет­ры за­пи­си аудио и мно­гое дру­гое, вклю­чая на­ло­же­ние тай­мин­га или кор­по­ра­тив­ной ин­фор­ма­ции.

За­хват аудио­сиг­на­ла HDMI и SDI

По­ми­мо за­хва­та ви­део­сиг­на­ла, DVI2PCIe Duo также поз­во­ля­ет за­хва­ты­вать аудио­сиг­нал с HDMI и SDI ис­точ­ни­ков. За­пись осу­ществ­ля­ет­ся в фор­ма­те 16 и 24-бит PCM с дис­кре­ти­за­ци­ей 32, 44.1 и 48 кГц.

Мас­шта­би­ру­е­мость

При необ­хо­ди­мо­сти в один ком­пью­тер можно уста­но­вить две и более карты за­хва­та DVI2PCIe Duo, и осу­ществ­лять за­хват несколь­ких ис­точ­ни­ков HD ви­део­сиг­на­ла и аудио од­но­вре­мен­но.

Легко при­со­еди­нить и на­стро­ить

Видео-граб­бер DVI2PCIe Duo тре­бу­ет­ся про­сто ин­ста­ли­ро­вать в порт PCI Express 2.0; x4. В ком­п­лект по­став­ки вхо­дит мон­таж­ный крон­штейн как пол­но­го про­фи­ля, так и низ­ко­про­филь­ный (фор­ма­та 2U). Разъ­ёмы видео-граб­бе­ра DVI2PCIe Duo и вхо­дя­щие в ком­плект по­став­ки ка­бе­ли и адап­тер, поз­во­ля­ют про­из­во­дить за­хват сиг­на­ла SDI (3G-SDI, HD-SDI, SD-SDI), а также DVI, HDMI и VGA.

Уни­вер­саль­ность

С по­мо­щью до­пол­ни­тель­ных адап­те­ров можно за­хва­ты­вать циф­ро­вой сиг­нал DisplayPort, Mini DisplayPort, Thunderbolt, а также ком­по­нент­ный ви­де­о­си­г­нал. При­об­ре­та­е­мый от­дель­но ком­плект AV Kit ещё более рас­ши­ря­ет воз­мож­но­сти видео-граб­бе­ра и поз­во­ля­ет за­хва­ты­вать кроме того S-Video и ком­по­зит­ное видео, а также аудио­сиг­нал с 3,5-мм сте­рео или не­с­ба­лан­си­ро­ван­ных ¼” TRS вхо­дов.

Ключевые особенности:

• За­хват изоб­ра­же­ния SDI, DVI, VGA, HDMI, DisplayPort, Mini DisplayPort, Thunderbolt
• Ин­тер­фейс PCI Express 2.0; x4
• Раз­ре­ше­ние до 2048×2048
• Ча­сто­та об­нов­ле­ния до 85 fps
• Под­держ­ка SDI и HDMI аудио
• Сов­ме­сти­мость с DirectShow и Video4Linux, под­держ­ка Windows Media Encoder, Adobe Premiere и т.п.

Ком­плект по­став­ки:

• Карта DVI2PCIe Duo
• Ка­бель DVI (male to male)
• Ка­бель DVI-VGA (male to male)
• Ка­бель SDI (3G сов­ме­сти­мый)
• Адап­тер DVI-HDMI
• Ко­рот­кий и длин­ный крон­штей­ны PCI

Интерфейсы

Технические характеристики

DVI2PCIe Duo

Ин­тер­фейс	PCI Express 2.0;  x4
Кон­нек­то­ры	Один кон­нек­тор DVI-I type I, один SDI
Сов­ме­сти­мость	3G-SDI; HD-SDI; SD-SDI; DVI dual link; HDMI; R, G, B плюс раз­дель­ные HSync и VSync сиг­на­лы; R, G, B плюс CSYNC сиг­нал; R, G, B с Sync-on-Green.
Ре­жи­мы VGA	Ча­сто­та HSYNC со­став­ля­ет от 15KHz до 150KHz Ско­рость об­ра­бот­ки 12 - 270 Мпикс/сек при за­хва­те с по­строч­ной раз­верт­кой Ско­рость об­ра­бот­ки 270 - 532 Мпикс/сек при за­хва­те с че­рес­строч­ной раз­верт­кой
Цве­то­вое раз­ре­ше­ние	RGB24 (8:8:8), RGB16 (5:6:5), RGB8 (2:3:3), YUY2, UYUV
Ча­сто­та об­нов­ле­ния	Ча­сто­та за­ви­сит от вы­бран­но­го ре­жи­ма VGA, а также от про­из­во­ди­тель­но­сти ком­пью­те­ра
	Раз­ре­ше­ние	Ча­сто­та об­нов­ле­ния	Раз­ре­ше­ние	Ча­сто­та об­нов­ле­ния
	640×480	85 fps	1920×1080	60 fps
	800×600	85 fps	1920×1200	60 fps
	1024×768	85 fps	2048×2048	20 fps
Ви­део­ре­жи­мы	До 2048×2048 (2560×1600). Спе­ци­аль­ные ре­жи­мы VGA.
Под­держ­ка ОС	Windows 2000, XP, Vista, Windows 7, 8, 10 (i386, x64) Linux (x86, x86_64)
Ин­те­гра­ция	DirectShow (Windows) и V4L (Linux)
До­пол­ни­тель­но	Буфер па­мя­ти 128MB RAM, под­держ­ка SDI и HDMI аудио
Раз­ме­ры	Низ­ко­про­филь­ная карта, 140×64 мм
